Trong các hệ thống điện công nghiệp, nhà xưởng hay xí nghiệp sản xuất, tụ bù luôn đóng vai trò quan trọng trong việc ổn định điện áp và cải thiện hệ số công suất. Tuy nhiên, để tụ hoạt động hiệu quả và an toàn, việc kiểm tra định kỳ là điều không thể bỏ qua. Chính vì thế, nắm rõ cách kiểm tra tụ bù và phát hiện sớm các dấu hiệu bất thường sẽ giúp doanh nghiệp giảm chi phí sửa chữa, đảm bảo vận hành an toàn và tiết kiệm điện năng lâu dài. Cùng Newtop tìm hiểu các cách kiểm tra chi tiết trong bài viết sau đây.

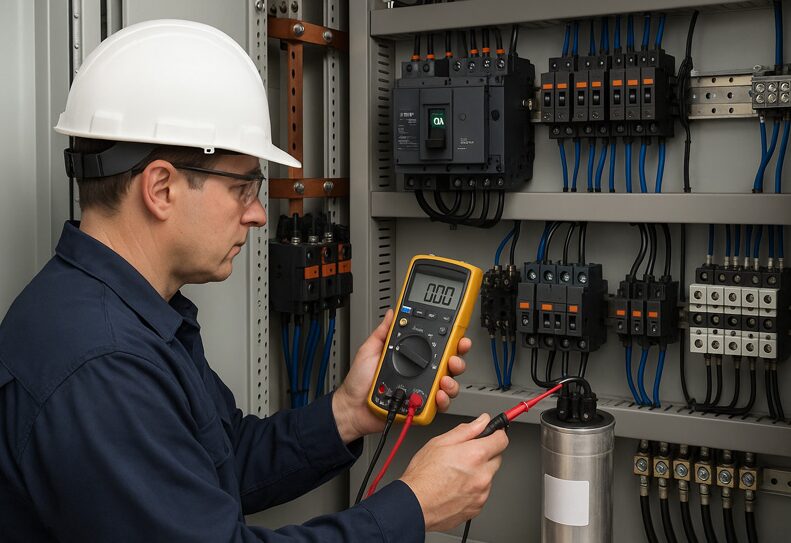

Khi nào cần kiểm tra tụ bù?
Tụ bù hoạt động càng lâu, các linh kiện bên trong càng dễ xuống cấp. Nếu môi trường vận hành nóng, ẩm, bụi hoặc điện áp chập chờn, tốc độ hư hỏng càng nhanh.
Cần kiểm tra tụ bù khi thấy những dấu hiệu này
- Tiếng kêu lạ từ tủ tụ: Các âm “ù ù” hoặc “rè rè” kéo dài, không đều, báo hiệu tụ có thể bị rò điện, quá tải hoặc nguy cơ cháy nổ.
- Tụ nóng hơn bình thường – chạm tay vào vỏ tủ cảm giác nhiệt cao, rơ-le báo quá nhiệt.
- Sụt áp trong giờ cao điểm – dù đã lắp tụ bù nhưng Cosφ vẫn thấp.
- Aptomat nhảy liên tục, thậm chí cháy tiếp điểm, mùi khét từ tủ điều khiển, hóa đơn tiền điện tăng cao.
- Tụ bị phù đầu, rò rỉ dầu, đổi màu vỏ – dấu hiệu rõ ràng của lão hóa.
- Máy móc chạy yếu, động cơ nóng, dòng khởi động cao, hoạt động không ổn định.
- Vỏ tụ bị phồng, nứt hoặc biến dạng – dấu hiệu tụ hỏng nặng, cần thay thế ngay.
Ngay cả khi hệ thống chưa có dấu hiệu bất thường, kỹ thuật viên cũng cần kiểm tra theo chu kỳ:
- Kiểm tra nhanh: 1–2 tháng/lần.
- Bảo trì tổng thể: 6–12 tháng/lần.
- Với nhà máy tải lớn, môi trường nóng: nên rút ngắn chu kỳ.
👉 Tụ bù dầu là gì? Cấu tạo, nguyên lý hoạt động và cách lựa chọn chuẩn kỹ thuật
Hướng dẫn chi tiết cách kiểm tra tụ bù
Có nhiều phương pháp kiểm tra, nhưng 3 cách dưới đây vừa chính xác, vừa dễ áp dụng trong thực tế.

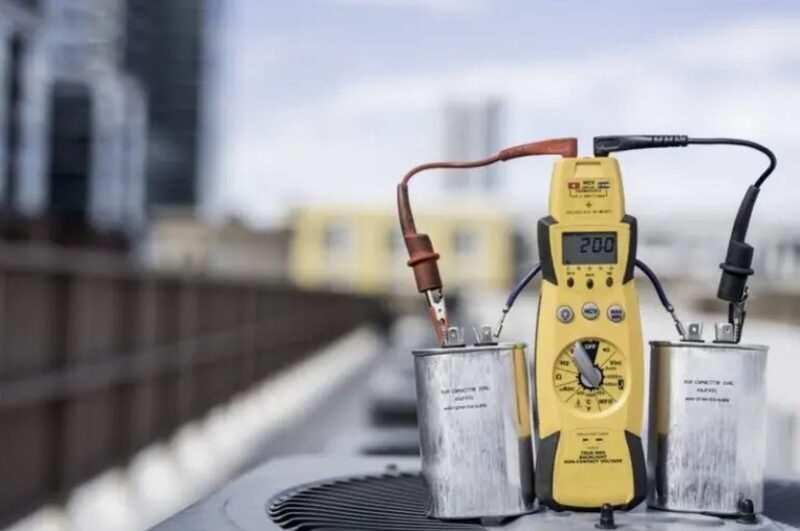

Cách kiểm tra tụ bù bằng đồng hồ đo điện dung
Thông số quan trọng nhất của tụ bù là điện dung, vì vậy đo bằng đồng hồ đo điện dung là cách chính xác nhất để biết tụ còn hoạt động hay đã hỏng.
Bước 1: Xác định thông số tụ
Xác định thông số ghi trên thân tụ (μF, kVAR, điện áp…). Ví dụ: “50μF ±5%, 440V AC” hoặc “25kVAR, 415V”.
Bước 2: Cài đặt đồng hồ
Bật đồng hồ và chỉnh đồng hồ sang chế độ đo Capacitance (ký hiệu “C” hoặc “–|(–“) sau đó chọn thang đo phù hợp.
Bước 3: Kết nối dây đo
Đối với tụ 3 cực: Dây đỏ → cực A1 (hoặc “+”). Dây đen → cực A2 (hoặc “-“). Cực A0 (nếu có) không cần kết nối khi đo.
Bước 5: Bắt đầu đo và đọc kết quả
Giữ que đo 5 – 10 giây và đọc giá trị hiển thị.
Đánh giá kết quả:
- Giá trị đo sai lệch ≤10% → tụ vẫn tốt.
- Giá trị đo thấp hơn >30% → tụ khô, nên thay.
- Nếu hiện 0 hoặc OL → tụ hỏng (chập/hở mạch).
- Giá trị nhấp nháy liên tục → tụ rò rỉ, cần kiểm tra hoặc thay mới.

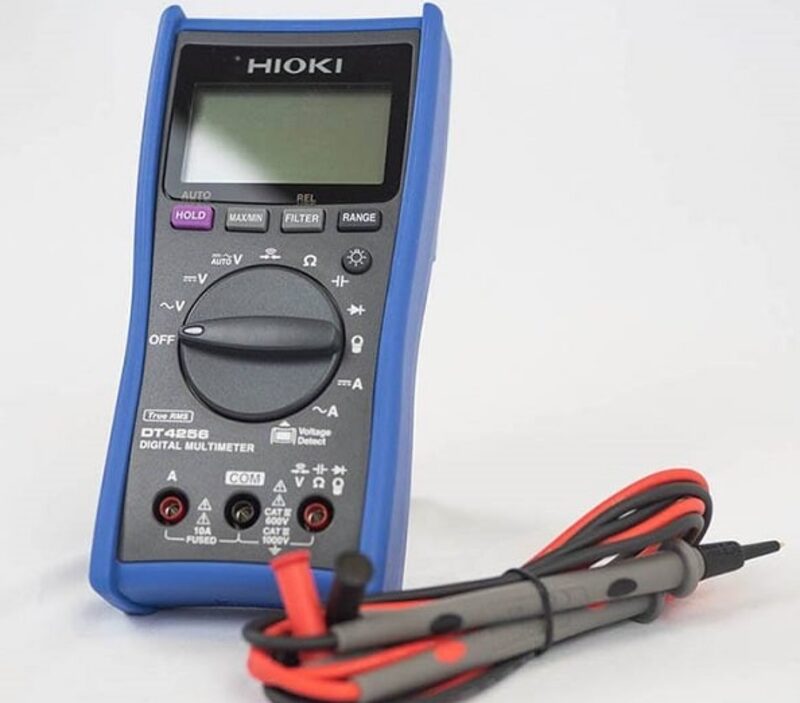

Cách kiểm tra tụ bù 3 pha bằng đồng hồ vạn năng
Cách kiểu tra tụ bù bằng đồng hồ vạn năng là phương pháp phổ biến, nhanh và chính xác để đánh giá tình trạng tụ bù 3 pha.
Bước 1: Cài đặt đồng hồ
Chọn chế độ đo điện dung (ký hiệu F hoặc µF). Nếu đồng hồ không có chức năng này, dùng thang đo điện trở cao nhất để kiểm tra sơ bộ.
Bước 2: Kết nối que đo
- Dây đen vào COM, dây đỏ vào V/Ω.
- Chạm hai que vào hai cực tụ bù (không cần phân cực).
- Đảm bảo tiếp xúc chắc chắn để kết quả chính xác.
Bước 3: Đọc kết quả
- Đồng hồ số: đọc trực tiếp giá trị trên màn hình.
- Đồng hồ kim: quan sát kim di chuyển.
- Giá trị gần với định mức → tụ còn tốt.
- Giá trị thấp hoặc không hiển thị → tụ suy giảm hoặc hỏng, cần thay thế.
Bước 4: Đảo que đo để kiểm tra lại
Đổi vị trí hai que đo để xác nhận kết quả. Với hệ thống nhiều tụ, lặp lại phép đo cho từng tụ để đảm bảo độ chính xác.
Bước 5: Đánh giá dung lượng tụ
So sánh giá trị đo với dung lượng danh định:
- Chênh lệch ≤10% → tụ còn hoạt động tốt.
- Chênh lệch lớn hoặc gần 0 → tụ suy giảm hoặc hỏng, nên thay mới.

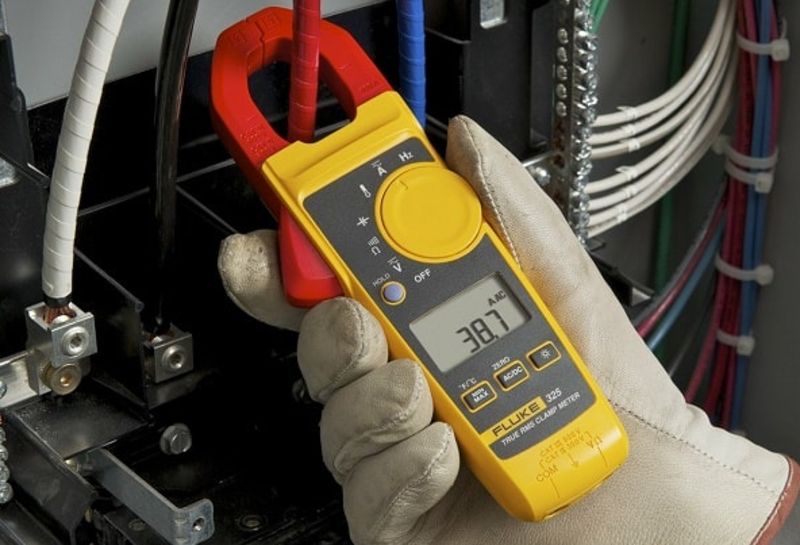

Cách kiểm tra tụ bù 3 pha bằng ampe kìm
Phương pháp này giúp phát hiện nhanh tụ bù yếu hoặc không hoạt động, bảo trì hệ thống hiệu quả.
Bước 1: Chọn chế độ đo
Xoay núm vặn trên ampe kìm sang chế độ đo tụ điện (Capacitance).
Bước 2: Sử dụng chế độ REL (Relative)
Nhấn nút Rel để loại bỏ điện dung của dây đo, giúp kết quả đo chính xác hơn.
Bước 3: Xả tụ trước khi đo
Trước khi tiến hành, đảm bảo tụ đã được xả hết điện tích, sau đó tách hai đầu que đo và nhấn lại nút Rel.
Bước 4: Kết nối que đo với tụ
Chạm hai que đo vào hai chân tụ. Không cần phân biệt màu que đo với cực của tụ.
Bước 5: Đọc kết quả
- Giá trị đo gần với thông số trên tụ → tụ còn tốt.
- Giá trị hiển thị OL hoặc lệch quá nhiều → tụ kém hoặc hỏng, cần thay thế.
Cách kiểm tra tụ bù bằng ampe kìm nhanh chóng, dễ thực hiện. Khi nắm vững quy trình, bạn sẽ kiểm tra chính xác và đánh giá đúng tình trạng tụ điện để đảm bảo hệ thống điện vận hành ổn định.
👉 Tụ bù dầu là gì? Cấu tạo, nguyên lý hoạt động và cách lựa chọn chuẩn kỹ thuật
Lưu ý quan trọng về dòng điện khi kiểm tra tụ bù
– Khi vừa ngắt tụ bù khỏi lưới điện để tiến hành đo, tuyệt đối không chạm trực tiếp vào đầu cực tụ. Lý do là bên trong tụ vẫn còn điện tích dư (điện áp sót lại), và lượng điện này có thể gây chập hoặc giật điện khi thao tác. Cách an toàn nhất: chờ tụ tự xả điện trong một khoảng thời gian.
– Trong trường hợp cần đo gấp, có thể chủ động xả điện cho tụ bù bằng cách nối một điện trở hạn dòng vào hai đầu cực để dòng điện xả từ từ, sau đó đưa xuống đất. Điều này giúp tụ không bị sốc điện, đồng thời đảm bảo an toàn cho người kiểm tra.
– Ngoài ra, khi đo tụ bù 3 pha, cần chú ý rằng dòng điện chạy qua từng pha phải tương đối bằng nhau, và nằm gần với giá trị định mức ghi trên nhãn của tụ. Nếu dòng lệch pha lớn hoặc thấp hơn nhiều so với lý thuyết, có thể tụ đã suy giảm dung lượng hoặc có dấu hiệu hư hỏng.
– Sau thời gian dài vận hành, hiện tượng dòng qua các pha giảm dần là bình thường, nhưng nếu giảm quá nhiều so với tiêu chuẩn thì cần tiến hành kiểm tra, thay thế kịp thời.
